数控磨齿机

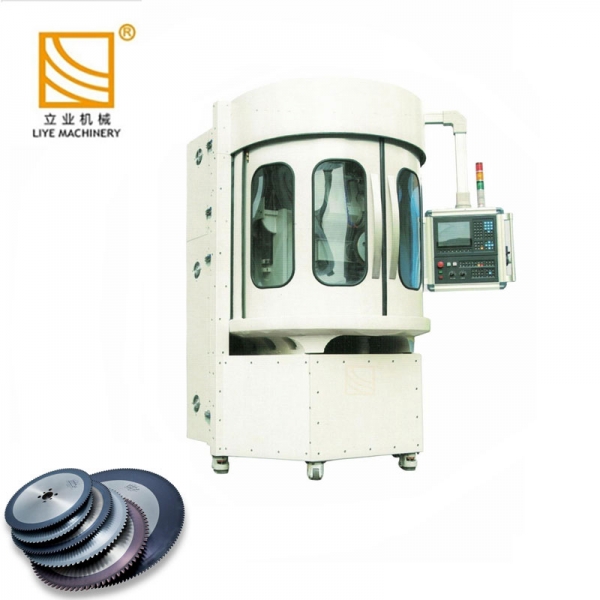

CNC金属圆锯片磨齿机


  • CNC金属圆锯片磨齿机。 • .所有锯片齿参数数据自动输入,无需手动调整。 • 具有不同齿数功能,可对不同参数齿数和砂轮断面形状进行检查、比较和报警 • 采用高端4轴运动控制器。 (数控软件系统完全自主开发) • 4伺服电机采用日本安川Z-V系列。 •台湾直线滚动导轨/滚珠丝杠银预压磨级产品。 • 变频调节轮轴速度。
厂家直供
电话:138-1298-1724
E-mail: js_lyjx@163.com

详情


机器功能/特点

1.磨齿类型:A、AW、B、BW、C......

2.具有CNC自动精修CBN砂轮功能(详见砂轮图)

3.具有保存和读取客户信息的功能,也可以实现客户数据的准确索引

4.根据不同的磨削工艺,用乘法按钮a显示磨削速度/进给速度,并显示动态数据。

5.各种磨齿,参数有完整准确的数学模型和轨迹计算。

6.一个砂轮可磨削多种不同参数的磨齿。 (理论上满意,受磨削效率影响) 相同厚度的砂轮可以制成不同的齿距,只需要很少的库存。

7.锯片齿参数所有数据自动输入,无需手动调整。

8.具有磨齿专家数据库。(根据不同的材料,不同的截面

形状,不同尺寸,有前角、后角、深度、齿数等参数的辅助引导ance;齿型等

9.动态更新磨削过程动态显示,打开/修复序列号;处理时间,剩余时间。

10.采用四轴手动脉冲发生器,任意轴的手动方式可根据不同的轴选择进行调整。

11.带冷却液强磁过滤分离装置。(砂轮灰能自动过滤收集)

12.具有不同齿数功能,可对不同参数齿数和砂轮断面形状进行检查、比较和报警。


CNC自动砂轮示意图


带斜切的圆锯机

1.采用四轴运动控制器。
2.4 伺服电机采用日本安川J•V系列
3.采用台湾HINWIN直线导轨和精密磨削滚珠丝杠
4.频率控制砂轮速度
5.采用P4级磨削轴和丝杠轴

6.铸件和焊接件采用去应力退火处理



数控磨床规格:

磨削外径

70mm-510mm

沥青

130 毫米

齿数

12-428

锯片厚度

60

前角范围

0-40

研磨速度

2-60/分钟


车轮规格:

砂轮外径

200mm

砂轮中心孔

25.4mm

轮厚

12 毫米

车轮转动速度

35m/s-65m/s


电机:

电机总功率

7.835kw

砂轮电机

4kw

X轴伺服电机

0.85kw/AC

Y轴伺服电机

0.85kw/AC

Z轴伺服电机

0.85kw/AC

B轴伺服电机

0.85kw/AC

水泵电机

0.37kw

除了芯片电机

0.05kw

砂轮修整电机

0.015kw
