选型指南

  一 立业弯管机型号说明

     弯管机的参数除了型号上标出的机器能弯曲的大管子外径外还有其它参数(如壁厚),这些参数可在样本的机器主要参数表中查到。但应注意以下几点:
a、该大弯管能力的确定是针对普通管子材料如20#,45#,Q235等,若管子材料强度高于400Mpa则大弯管能力应相应减小。对于方管,可将方管的对角尺寸对应主参数
b、对于特殊管子截面和强度大于400Mpa的管件可以致电400-071-6618,本公司技术人员会帮助您选择合适的弯管设备。

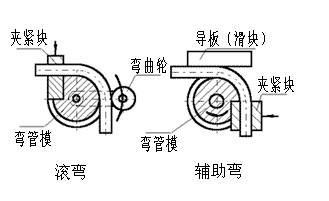

二 立业弯管机弯管工艺方法



立业弯管机主要采用辅助弯工艺,辅助弯工艺可以比较容易在弯管模具加上各种措施以得到较好的管件质量。立业的双头弯管机采用滚弯工艺。

三 弯管工艺参数
D管件外径 t管件壁厚 R弯曲半径 材质
管件外径D仅反映管件大小,管件弯曲加工的易难程度取决于管件的壁厚和弯曲半径,管件壁厚越小,半径越小加工难度越大。
一般我们用相对壁厚,相对弯曲半径作为弯管的工艺参数
相对壁厚tx=t/D,相对弯曲半径Rx=R/D
对于Rx>3D,tx>0.04的管件使用标准模具即可,对于Rx<3D,tx<0.04D的管件,可加上防皱板, 多节芯头等工艺措施来保证管件弯曲质量
立业弯管机标准模具包括:弯管模、夹紧块、导板(或滚轮)。芯棒、万向芯棒、防皱模为选购件。



四 立业弯管机系列简介
立业弯管机有三个系列(各系列机型特点样本上均有介绍)
1、普通型系列:DW38NC,50,63,75,89,100,114,130,168
该系列机器的结构形式基本相同,液压传动,微电脑控制器控制,数字角度控制装置。该系列弯管机功能较全,装上一些模具选件如防皱块、活芯等(见样本模具示意图)可以弯曲难度较大的管件如不锈钢薄壁管,小弯曲半径管件。本公司在该系列的机器上成功地为弯制了不锈钢水管接头φ27x2.5,R25,90°(Rx=0.92)φ22x2,R20,90°(Rx=0.91);汽车空调器铝管φ44.5x1.27,R44.4,90°(Rx=1,tx=0.028);水暖防臭管铜管φ32x0.8,R40,180° (Rx=1.25, tx=0.025);各种不锈钢拉手(Rx=1.5左右,tx=0.03~0.05)。在此系列的弯管机上加上一些定位装置也能较方便地弯曲类似汽车排汽管,摩托车车架等有空间角度的立体管形。该系列弯管机应用较广:汽车摩托车、家具、健身器材、装潢,空调、锅炉,造船、电力、化工管道等行业都有应用。
2、数控型系列:DW38CNC,50,63,75,89,100,114,130,168
立业数控弯管机特点为其实用性,用PLC+轴控制模块控制两电机轴,电液比例控制转臂轴,主要电气、液压元件均采用进口元件。中文图形操作界面,操作十分方便,使用过弯管机的人员一般一天即能学会。由于采用PLC 为系统主控,对维修人员的要求不是很高,初、中级技术人员都可胜任。该系列的机器对于资金实力不是很足,或是新建的企业是较好选择。其主要用户为汽车消声器工厂,摩托车车架制造工厂,造船厂等。
3、其它型式:
除了以上2个系列外还有双头弯管机,三辊、七辊型材卷弯机、压弯机等其他弯管机械。立业的双头弯管机在家具、汽车座椅行业使用广。三辊型材卷弯机用于型材(包括圆管)的大圆弧弯曲(Rx≥6D)



五 弯曲材料种类:
钢型材:圆管、方管、槽钢、角钢、工字钢、扁钢等
不锈钢:方管、圆管、型材、椭圆管及异型管等。
铜材:方管、圆管、型材、椭圆管及异型管等。
铝型材:建筑装饰用各种异型材料及阳台栏杆、扶手等。
长拉弯长度:9-12.5米
小弯曲半径:不受设备限制,只受材料本身冷弯性能限制,在材料力学允许的情况下不限。
弯曲性能:标准圆孤、椭圆孤、非标圆孤、U字型、S型、对称及不对称圆弧。
弯曲后质量:
各种型材均可一次成型,如喷涂、抛光、电镀、电泳、拉丝镜面等,表面处理过的材料均可拉弯加工,且不会损伤、变形,由于冷弯加工,还可提高材料强度。
空腔、复杂截面的型材可一次成形。在相对弯曲半径允许的情况下,内壁不会起皱,截面不会畸变。
拉弯可有效消除材料内部的残余应力,产品尺寸稳定性好。
由于金属材料的冷作硬化,材料经拉弯后,可改善材料的综合机械性能。
可以弯曲多种曲线形状
除能弯常规标准圆弧外,还可以弯U形、S形、W形、椭圆形、抛物线形、圆弧带直线段形、锥面曲线、一条曲线上有多种半径等一系列复杂曲线形状。

 弯管机系列
立业——作为座落在苏州张家港的弯管设备制造公司,不但生产高品质的设备为其基本职责,更愿意以丰富的弯管工艺经验贡献给用户。探讨合理的弯管工艺,寻求高的生产方式,提供先进的而稳定的生产设备是我们的使命。
您在弯管工艺和设备上需要帮助吗?
我们拥有好的弯管设备设计师和工艺师!
我们的弯管机在飞机发动机、汽车摩托车自行车、造船、空调、石油化工、家具装潢、铁艺、体育器材、水暖洁具等行业被广泛应用,我们的数控弯管机已在各类生产线上稳定运行多年
